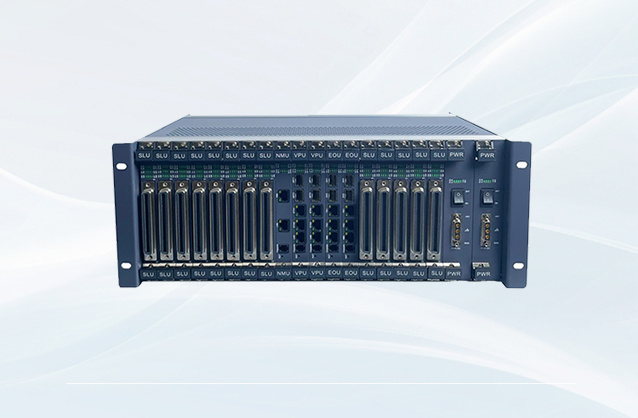

SOC5000-GPC400
發表時間：2025年12月16日瀏覽量：
產品描述
SOC5000-GPC400系列為高性能、雙保護AG接入語音網關平臺。可提供用戶側線路檢測功能，雙主板冗余保護、雙光口保護、級聯雙光口保護和雙電源保護。并統一接入云平臺管理，提供線路安全，保障了通話線路的安全性和保密性。
功能特點
組網方案
1.專線接入設備通過單個機框?qū)崿F(xiàn)多種類型的業務接入方式，包括光纖和網絡。并提供豐富的物理層業務接口，在設備種類上實現了整體融合;
2.硬件冗余設計，支持鏈路冗余保護;
3.支持IMS平臺接入、支持與GPC800接入組網融合；
4.用戶線纜自檢功能，檢測開路、短路、并機、摘機等狀態;
5.實現高密度的業務匯聚能力，采用集中插板式結構，支持多種轉換模塊板卡混插，便于擴容、管理和維護。
SOC5000-GPC400系列為高性能、雙保護AG接入語音網關平臺。可提供用戶側線路檢測功能，雙主板冗余保護、雙光口保護、級聯雙光口保護和雙電源保護。并統一接入云平臺管理，提供線路安全，保障了通話線路的安全性和保密性。
功能特點
1、業務集中、功能強大
−支持用戶側線路例行檢測，保障通信線路安全，支持設備級聯。
−支持設備點對點應用(電話網傳延伸），先進的語音處理技術，提供電信級語音質量。
−采用標準的SIP協議，兼容IMS/NGN和主流的軟交換平臺，支持 G.711、G.729、G.723、G.726、AMR 等編碼。
−最大支持416路大容量分機/中繼接口。
−業務種類豐富，設備整體集成度高、組網能力強，實現了傳輸、接入、交換設備的統一管理，同時降低了建網和運維成本。
2、結構緊湊、穩定可靠
−4U高集成度設備，采用20槽插板式設計，全表面貼裝工藝，工業級設計。
−支持主板1+1冗余保護、支持光口1+1保護，支持雙電源1+1冗余保護，支持各類業務盤卡混插能力，擴容維護方便。
3、組網靈活:
−實現鏈形、點對點等不同網絡拓撲結構，支持級聯和堆疊。
4、網管系統:
−支持SNMP/TR069標準網管協議，可統一接入云平臺管理，實現設備集中網管，遠程監控和維護。
容量配置
容量配置
| 指標 | 描述 | |
| 外形尺寸 | 488(寬) x312(深)x 176(高)(含掛耳) | |
| 供電方式 | AC: 190V~260V | |
| DC:-44~-56V(紋波≤5%) | ||
| 整機功耗 | <300w | |
| 支持的業務類型 | 二線電話 | |
| 單通道最大速率 | 1Gbit/s | |
| 線路速率 | 100Mbit/s、1Gbit/s | |
| 支持的可插拔光模塊 | 光模塊:SFP | |
| 網絡拓撲 | 點到點、鏈形 | |
| 設備運行環境 | 機箱溫度 | -10℃~70℃ |
| 機箱相對濕度 | 10%~90%無凝結(室溫) | |
| 板卡插槽 | 板卡名稱 | 功能描述 | 面板標識 | 接口類型及數量 |
|
主控板 (槽位2個) |
VPU |
整個設備的控制中心、數 據交叉、PCM復用、電 口和光口接入、系統管 理，支持1+1保護 |
OPT |
光口●2個 |
|
ETH |
RJ45●2個 | |||
|
LAN |
RJ45●1個 | |||
| Console | RJ11●1個 | |||
|
業務板 (插槽13個) |
SLU |
帶線路例行測試單元盤， 提供32路用戶電路接口 |
01-32 | CN57-64●1個 |
|
TRU |
帶線路檢測，提供32路 中繼電路接口 |
01-32 | CN57-64●1個 | |
|
以太網光口單 元板 (槽位2個) |
EOU |
上聯IMS平臺以太網光 接口單元盤，支持上聯光 口1+1保護，支持下聯光 口1+1保護，支持千兆以 太網光口，支持以太網電 口，可單塊單元板配置使用 |
GX | 光口●2個 |
| FE | RJ45●2個 | |||
| NMI | RJ45●1個 | |||
| Console | RJ11●1個 | |||
|
網管板 (槽位1個) |
NMU |
設備專用的網管盤，提供 1個Console 接口，提 供1個網管接口和1個 擴展網管接口 |
NMI | RJ45●1個 |
| LAN | RJ45●1個 | |||
| Console | RJ11●1個 | |||
|
電源盤 (槽位2個) |
PWR-DC盤 | 直流-48V電源供電，D-SUB大電流輸入，300W電源，1+1熱備份 | ||
| PWR-AC盤 | 交流220V電源供電，交流220V輸入，1+1熱備份 | |||
組網方案
1.專線接入設備通過單個機框?qū)崿F(xiàn)多種類型的業務接入方式，包括光纖和網絡。并提供豐富的物理層業務接口，在設備種類上實現了整體融合;
2.硬件冗余設計，支持鏈路冗余保護;
3.支持IMS平臺接入、支持與GPC800接入組網融合；
4.用戶線纜自檢功能，檢測開路、短路、并機、摘機等狀態;
5.實現高密度的業務匯聚能力，采用集中插板式結構，支持多種轉換模塊板卡混插，便于擴容、管理和維護。
